Однокорпусный выпарной аппарат — это устройство, используемое для отделения растворенных веществ и растворителей от жидкостей. Он применяется в основном в промышленном производстве, особенно в таких областях, как химические процессы и пищевая промышленность.

Принцип работы однокорпусного выпарного аппарата основан на процессе испарения. Он переводит растворенные вещества из жидкой фазы в паровую, нагревая жидкость, содержащую растворенное вещество, до температуры испарения. Пар собирается и конденсируется в жидкость, образуя требуемый концентрированный раствор.

Однокорпусный выпарной аппарат обычно состоит из следующих основных компонентов:
1. Нагреватель:Используется для нагрева жидкости, поступающей в выпарной аппарат. Источником тепла могут быть пар, горячая вода, горячее масло и т. д.
2. Выпарной аппарат:В выпарном аппарате жидкость нагревается до температуры испарения, а растворённое вещество переходит из жидкой фазы в паровую.
3. Сепараторы:Используются для отделения пара от остаточной жидкости. Пар отводится через верхний патрубок сепаратора, а концентрированная жидкость — через нижний патрубок.
4. Конденсатор:Используется для охлаждения пара и перевода его в жидкое состояние. Это позволяет вернуть растворённое вещество и получить концентрированный раствор.
5. Насос:используется для возврата концентрированного раствора в нагреватель для продолжения цикла выпаривания.
Однокорпусные выпарные аппараты широко применяются. Их можно использовать для концентрирования и переработки таких жидкостей, как молочные продукты, фруктовые соки, напитки, фармацевтические и химические продукты и т. д. Они отличаются простой эксплуатацией, низкими капитальными затратами и низким энергопотреблением.

Принцип работы однокорпусного выпарного аппарата следующий:

1. Исходная жидкость сначала поступает в выпарной аппарат и нагревается до температуры выше точки кипения. Нагрев может осуществляться различными способами, например паром, теплоносителем или прямым нагревом.

После нагрева жидкость начинает испаряться и образует пар. Теплообмен между паром и неиспаряющейся жидкостью приводит к постепенному повышению концентрации растворённого вещества в жидкости.

После образования пара его необходимо отделить. Это достигается установкой сепаратора (также называемого фракционатором) в верхней части выпарного аппарата. В сепараторе пар собирается и отводится, а оставшаяся неиспарившаяся жидкость продолжает циркулировать в выпарном аппарате.
Отделённый пар обычно охлаждается в конденсаторе и снова превращается в жидкость. Такая рециркуляция позволяет экономить энергию.

Преимущества однокорпусного выпарного аппарата включают:
1. Простая конструкция:Однокорпусный выпарной аппарат состоит из небольшого количества оборудования, имеет относительно простую конструкцию и удобен в эксплуатации.
2. Экономия энергии:За счёт рекуперации пара и его конденсации можно снизить энергопотребление.
3. Экономичность и практичность:По сравнению с другими сложными системами выпаривания однокорпусные выпарные аппараты имеют более низкую стоимость и подходят для некоторых процессов с термочувствительными продуктами или небольшими производственными объёмами.

Однако недостаток однокорпусного выпарного аппарата заключается в том, что его эффективность выпаривания относительно низка и для достижения требуемой степени концентрирования требуется значительный подвод тепла. Поэтому в некоторых областях применения, где требуется более высокая эффективность концентрирования, может потребоваться использование многокорпусных выпарных аппаратов для повышения энергоэффективности и производительности.

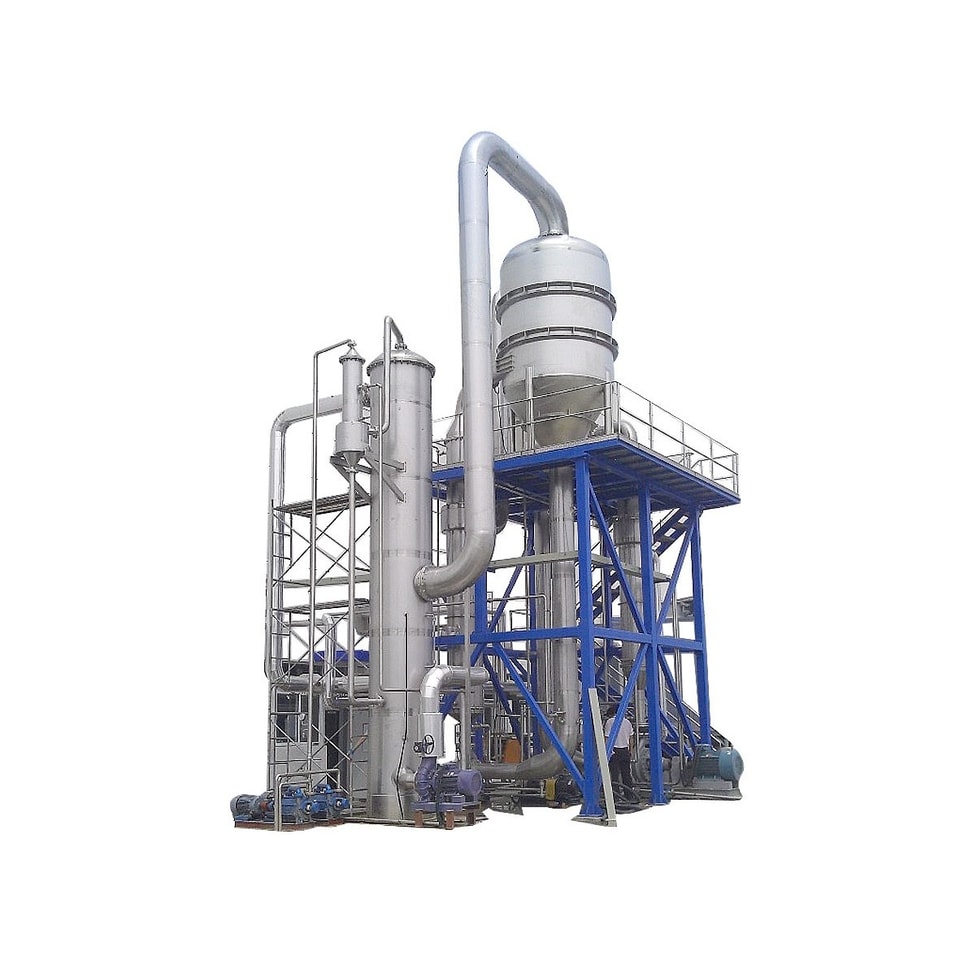

Однокорпусный выпарной аппарат WZY

Внешний циркуляционный однокорпусный выпарной аппарат состоит из нагревателя, выпарного аппарата, сепаратора и т. д.; все части, контактирующие с материалом, изготовлены из нержавеющей стали. Оборудование применяется для выпаривания и конденсации жидких материалов в таких отраслях, как фармацевтика, пищевая промышленность, химическая, лёгкая промышленность и др. Оборудование отличается коротким временем конденсации, быстрым испарением и хорошей защитой термочувствительных материалов от повреждения.

Для серии однокорпусных выпарных аппаратов предусмотрено три типа:

· Обычный тип WZY,применяется для выпаривания водных растворов.

· Тип WZYH для рекуперации спиртаприменяется для выпаривания спиртовых растворов; имеет увеличенную площадь конденсации и охлаждения для обеспечения рекуперации спирта. Степень рекуперации может достигать 70–85%, потери спирта составляют менее 5%, а температура после рекуперации спирта не превышает 40 °C.

· WZYS тип пасты, получаемой после выпариванияприменяется для однокорпусного выпаривания с получением конденсата в виде пасты. После обычного однокорпусного выпаривания закрывают клапаны циркуляционной трубы и соединительного патрубка между нагревательной и выпарной камерой, чтобы весь исходный раствор поступал в выпарную камеру и нагревался непосредственно пучком труб в выпарной камере, затем подвергается конденсации при разрежении в условиях нормального давления с целью повышения степени концентрации материала до диапазона 1,35–1,45.
