Многофункциональный экстракционный бак — это устройство, используемое для экстракции, разделения и концентрирования веществ, широко применяемое в химической, фармацевтической, пищевой и других отраслях промышленности.

Многофункциональный экстракционный бак обычно состоит из следующих основных компонентов:
Конструкция бака:Корпус обычно изготавливается из коррозионностойких материалов, таких как нержавеющая сталь, что обеспечивает герметичность и устойчивость к высокому давлению. Внутри бака обычно имеется перемешивающее устройство для улучшения смешивания материалов и массообмена.
Система нагрева и охлаждения:Многофункциональный экстракционный бак оснащен системой нагрева и охлаждения, которая позволяет контролировать температуру по мере необходимости. Это крайне важно для определенных процессов экстракции, так как позволяет эффективно регулировать скорость реакции и качество продукта.
Система концентрирования и рекуперации:В процессе экстракции многофункциональные баки обычно выполняют функцию концентрирования и рекуперации веществ. Это достигается за счет нагрева, испарения и других методов разделения для выделения нужных веществ из экстракционного растворителя и их повторного использования.

Система управления:Многофункциональные экстракционные баки обычно оснащаются современными автоматическими системами управления для мониторинга и регулировки температуры, давления, скорости перемешивания и других рабочих параметров. Это повышает стабильность и управляемость производственного процесса и обеспечивает безопасность эксплуатации.

Применение многофункциональных экстракционных баков очень обширно. Они могут использоваться для извлечения активных ингредиентов из натуральных продуктов, например, при экстракции лекарственных трав и косметического сырья. В то же время они широко применяются в фармацевтической промышленности, например, для извлечения антибиотиков или витаминов из ферментационного бульона. Кроме того, в пищевой промышленности такие баки могут использоваться для экстракции пищевых эссенций, пигментов и других функциональных ингредиентов.

Многофункциональный экстракционный бак

Экстракционный бак применяется для ряда технологических операций, таких как водный отвар, теплое замачивание, термическая циркуляция, фильтрация, сбор ароматических масел в традиционной китайской медицине, размножение и химическое сырье, а также рекуперация органических растворителей.

Мы предлагаем
Различные типы конструкций: конический тип, наклонно-конический тип, цилиндрический тип, грибовидный тип, тип с обратным конусом и другие. Различные типы экстракции, такие как: статическая однобаковая экстракция, многофункциональная экстракция (включая устройства рекуперации, рециркуляции и сбора ароматических масел), динамическая экстракция в состоянии перемешивания (включая взрывозащищенную систему перемешивания), динамическая экстракция с принудительной циркуляцией (включая циркуляционный насос и трубопровод).

Предприятие следует отечественным стандартам производства экстракционных баков и совершенствует их в аспектах безопасности эксплуатации, удобства и соответствия правилам GMP.
Выгрузка шлама осуществляется с помощью трехцилиндрового поворотного самоблокирующегося быстрооткрывающегося механизма: одноцилиндровое открытие и закрытие, двухцилиндровое вращение и прижатие зажимного кольца с последующей самоблокировкой наклонным клиновым блоком. Это предотвращает утечки или случайное открытие из-за нестабильного давления сжатого воздуха.

Специальная форма уплотнительного кольца на дверце для выгрузки шлама гарантирует статическое давление столба жидкости: чем выше статическое давление, тем надежнее уплотнение и дольше срок службы.

Зеркальная полировка внутреннего слоя бака, плавные дуговые переходы в местах сварных швов без застойных зон, легкость в очистке.
Всенаправленная CIP-мойка, взрывозащищенная лампа и смотровое стекло, быстрооткрывающееся санитарное загрузочное отверстие, каплеуловитель и другие устройства обеспечивают простоту эксплуатации.

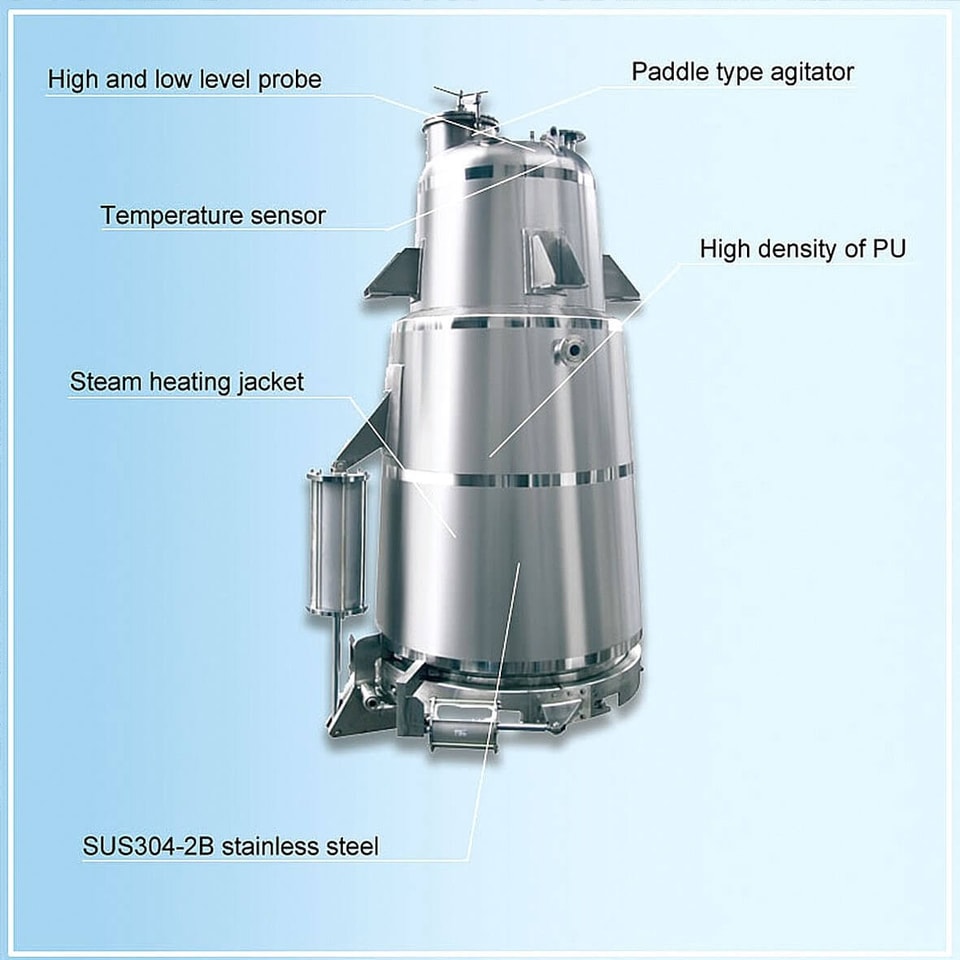

Конструкция экстракционного бака

Экстракционный бакТехнические параметры

Спецификация модели	TQ-M-1.0	TQ-M-2.0	TQ-M-3.0	TQ-M-6.0	TQ-M-8.0	TQ-M-10	TQ-T-1.0	TQ-T-2.0	TQ-T-3.0	TQ-Z-6.0	TQ-Z-8.0	TQ-Z-10
Объем (л)	1200	2300	3200	6300	8500	11000	1200	2300	3200	6300	8500	11000
Расчетное давление внутри бака (МПа)	0.09	0.09	0.09	0.09	0.09	0.09	0.09	0.09	0.09	0.09	0.09	0.09
Расчетное давление в рубашке (МПа)	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3	0.3
Давление сжатого воздуха (МПа)	0,6~0,7	0,6~0,7	0,6~0,7	0,6~0,7	0,6~0,7	0,6~0,7	0,6~0,7	0,6~0,7	0,6~0,7	0,6~0,7	0,6~0,7	0,6~0,7
Диаметр загрузочного отверстия (мм)	400	400	400	500	500	500	400	400	400	500	500	500
Площадь нагрева (м²2)	3	4.7	6	7.5	9.5	12	3	4.7	6	7.5	9.5	12
Площадь конденсации (м²2)	6	8	10	12	16	20	6	8	10	12	16	20
Площадь охлаждения (м²2)	1	1	1	2	2	3	1	1	1	2	2	3
Площадь фильтрации (м²2)	3	3	3	5	5	6	3	3	3	5	5	6
Диаметр шламового затвора (мм)	800	800	800	1000	1000	1000	800	1000	1000	1000	1000	1000
Энергопотребление (кг/ч)	245	325	345	645	720	850	245	325	345	645	720	850

В целом, многофункциональный экстракционный бак является гибким и надежным оборудованием, которое может широко использоваться для экстракции, разделения и концентрирования веществ в различных областях, обеспечивая эффективные, контролируемые и устойчивые решения для производственного процесса.
