информация

Трехкорпусный падающий пленочный выпариватель — это эффективное устройство для выпаривания и концентрирования жидкостей, работающее на принципах испарения и утилизации тепла. В основном он включает следующие этапы:

1. Нагрев и испарение:Исходная жидкость равномерно распределяется сверху выпаривателя по наружной стенке нагревательной трубы, образуя тонкую пленку. По мере того как источник тепла (обычно пар) передает тепло через внутреннюю стенку нагревательной трубы, жидкость в виде тонкой пленки быстро нагревается до точки кипения, образуя большое количество пузырьков пара. Это быстрый процесс теплообмена.
2. Многоступенчатое испарение:«Три корпуса» означает, что система состоит из трех выпарных аппаратов, соединенных последовательно. Вторичный пар, образующийся в первом корпусе (первой ступени), используется как источник тепла для следующего выпарного аппарата (второй ступени), а пар, образующийся во второй ступени, подается в третий корпус. Поэтапное использование скрытой теплоты пара обеспечивает эффективное рекуперирование и использование тепловой энергии.
3. Рекуперация конденсата:Пар, образующийся на каждой стадии испарения, конденсируется в собственном конденсаторе, а полученная конденсированная вода может быть повторно использована по мере необходимости, что снижает потребление водных ресурсов.
4. Работа в вакууме:Весь процесс выпаривания обычно осуществляется в вакууме, что позволяет снизить температуру кипения продукта, экономить энергию и предотвращать термическое разложение термочувствительных материалов.
5. Непрерывная работа:Трехкорпусный падающий пленочный выпариватель рассчитан на непрерывную подачу и выгрузку продукта, подходит для крупносерийного непрерывного производства и повышает эффективность выпуска.

Технические особенности трехкорпусного падающего пленочного выпаривателя в основном сосредоточены в следующих аспектах:

1. Высокая эффективность и энергосбережение:Благодаря трехступенчатой системе испарения скрытая теплота пара используется максимально эффективно, что значительно повышает коэффициент использования тепловой энергии и заметно снижает энергопотребление по сравнению с однокорпусным испарением.
2. Высокая скорость испарения и высокая эффективность теплообмена:Метод падающей пленки при испарении образует на нагреваемой стенке чрезвычайно тонкую жидкую пленку, увеличивая площадь теплообмена, ускоряя скорость испарения и обеспечивая высокую эффективность теплообмена.

3. Высокая адаптивность и большая производительность:Подходит для переработки термочувствительных, высоковязких и легко кристаллизующихся материалов. Режим непрерывной работы отвечает потребностям крупномасштабного производства и обеспечивает высокую производительность.
4. Автоматическое управление, простота эксплуатации:Оснащен современной системой автоматического управления, которая позволяет точно контролировать различные параметры процесса испарения, снижать участие оператора и повышать безопасность и стабильность производства.

5. Компактная конструкция и небольшая занимаемая площадь:По сравнению с традиционными испарительными установками интегрированная конструкция трехкорпусного пленочного испарителя значительно экономит пространство и лучше подходит для планировки современных заводов.
6. Легкость очистки и обслуживания:Модульная конструкция делает очистку и обслуживание оборудования более удобными, обеспечивая соблюдение санитарных норм в процессе производства и увеличивая срок службы оборудования.
7. Экологичность:Помимо снижения потребления пара, уменьшается и расход охлаждающей воды, а процесс испарения осуществляется в закрытом режиме, что снижает загрязнение окружающей среды и соответствует требованиям «зеленого» производства.

Эти технологические преимущества делают трехкорпусный пленочный испаритель идеальным выбором для эффективного и экологичного концентрирования во многих отраслях.

Благодаря особенностям тонкопленочного течения чувствительность пленочных испарителей к накипеобразованию и загрязнениям относительно низкая.

Применение

Трехкорпусный пленочный испаритель широко применяется в различных отраслях благодаря высокой эффективности испарения и хорошим энергосберегающим характеристикам. Ниже приведены типичные примеры применения:

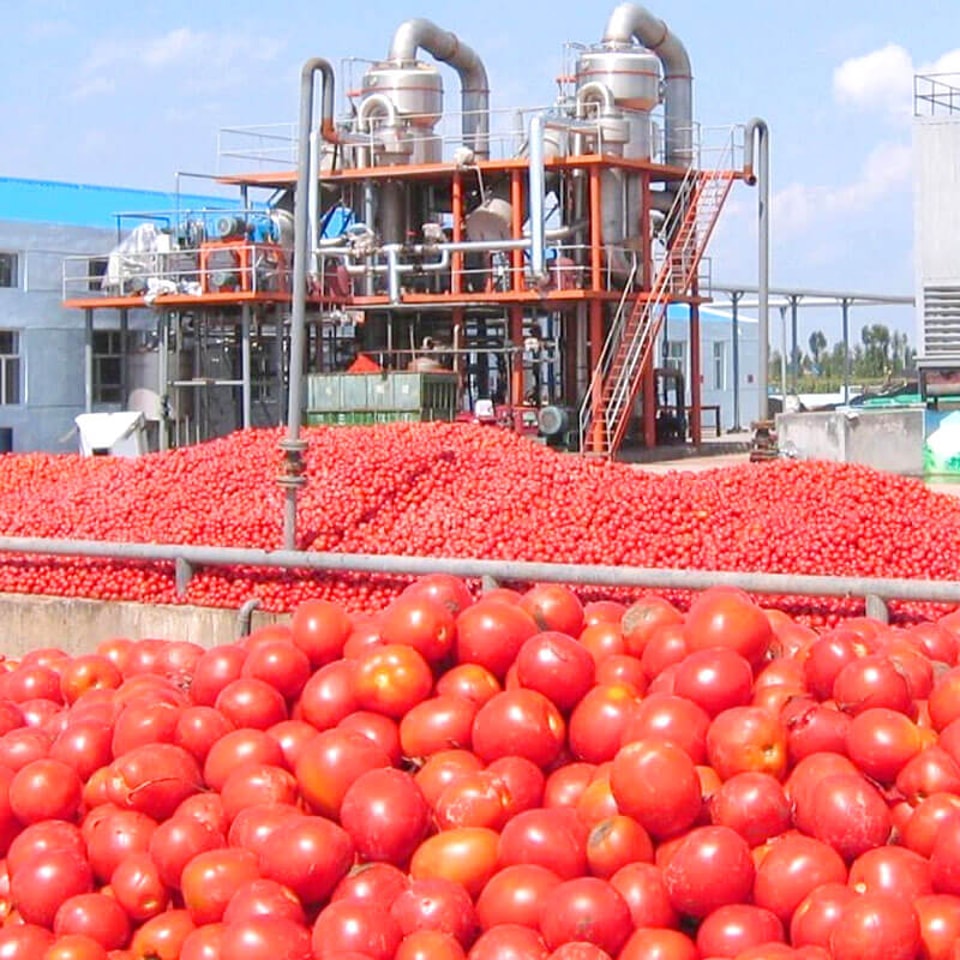

1.Пищевая промышленность:В процессе концентрирования фруктовых соков, молока, приправ и т. д. трехкорпусный пленочный испаритель позволяет эффективно сохранить цвет, аромат и вкус исходного продукта, одновременно значительно снижая влажность, повышая концентрацию продукта и срок его хранения.

2. Фармацевтическая промышленность:используется для концентрирования экстрактов традиционной китайской медицины, растворов антибиотиков и т. д., чтобы гарантировать сохранность активных компонентов лекарств, соответствие стандартам GMP и гигиену и безопасность производственного процесса.

3. Химическая промышленность:В процессах рекуперации органических растворителей, очистки сточных вод и очистки химической продукции трехкорпусный испаритель позволяет эффективно отделять и концентрировать полезные компоненты, снижать объем отходов и оптимизировать производственные затраты.

4. Текстильная печать и крашение:Очистка сточных вод печатно-красильного производства, рекуперация красителей и воды, снижение загрязнения окружающей среды, а также экономия водных ресурсов и затрат на красильные материалы.

5. Молочная промышленность:концентрирование сывороточного белка, обезвоживание лактозы и т. д. для повышения добавленной стоимости продукта, сокращения отходов и оптимизации устойчивости производственных процессов.

6. Производство крахмального сахара и спиртов:В процессе производства сахарных спиртов, таких как кукурузный крахмал и солодовый сироп, трехкорпусный испаритель используется для повышения концентрации сахара, снижения энергопотребления на последующую кристаллизацию и повышения общей эффективности производства. Чтобы предоставить более конкретные сведения о примерах, я выполню поиск успешных кейсов или обзоров проектов из практического применения.

Эти примеры демонстрируют широкое применение и эффективность трехкорпусных пленочных испарителей в повышении производительности, рекуперации ресурсов и охране окружающей среды.


Параметры конструкции

3. Энергосбережение и охрана окружающей среды

Эффективность трехкорпусного пленочного испарителя в области энергосбережения и охраны окружающей среды в основном обусловлена несколькими ключевыми особенностями его конструкции и принципа работы:

1. Многоступенчатое испарение и рекуперация теплаТрехкорпусный испаритель работает при более низкой температуре благодаря трем последовательно соединенным камерам испарения, используя вторичный пар предыдущей ступени в качестве источника тепла для последующей ступени. Такая конструкция в максимально возможной степени снижает потребность во внешнем паре, тем самым значительно уменьшая энергопотребление.
2. Эффективный теплообмен и технология падающей пленкиПри процессе испарения падающей пленки жидкость материала образует на поверхности нагревательной трубки тонкую пленку, что обеспечивает быстрое испарение, снижает термическое сопротивление и повышает эффективность теплообмена. Это не только ускоряет процесс испарения, но и уменьшает потери энергии, вызванные утечкой тепла.
3. Замкнутый цикл и снижение выбросовКак правило, система проектируется как замкнутый цикл, чтобы уменьшить прямой сброс пара и конденсата. В то же время конденсат можно повторно использовать, что снижает потребление пресной воды и способствует уменьшению теплового загрязнения.
4. Адаптивный источник теплаТрехкорпусный испаритель может гибко адаптироваться к различным источникам тепла, включая отходящее тепло и т. д., что дополнительно повышает гибкость и эффективность использования энергии и снижает зависимость от традиционных высокоуглеродных источников энергии.
5. Интеллектуальное управление и оптимизацияИнтегрированная автоматизированная система управления может в режиме реального времени контролировать процесс испарения, оптимизировать рабочие параметры, избегать перегрева или недостаточного нагрева и обеспечивать постоянную работу системы в наиболее энергоэффективном режиме.
6. Оптимизация материалов и конструкцииИспользуются высокоэффективные теплоизоляционные материалы для снижения теплопотерь, а также проводится оптимизация конструкции для уменьшения сопротивления и повышения общей энергоэффективности системы.

Благодаря применению этих конструктивных решений и технологий трехкорпусный испаритель с падающей пленкой эффективно снижает энергопотребление и воздействие на окружающую среду при одновременном обеспечении производственных потребностей, отвечая требованиям современной промышленности к устойчивому развитию и экологичности.

4. Эксплуатационные характеристики

1. Паровой нагрев равномерный, с высокой эффективностью теплообмена и коротким временем нагрева;
2. Отходящее тепло может полностью использоваться в качестве источника тепла, что уменьшает расход первичного пара;
3. Материал равномерно распределяется в нагревательных трубах испарителя через распределительное устройство. Под действием силы тяжести, вакуума и воздушного потока материал образует пленку и движется сверху вниз. В процессе движения он обменивается теплом с греющим паром на внешней стенке нагревательной трубки и испаряется;
4. Процесс испарения происходит в вакуумной среде, температура испарения относительно низкая, и испаритель не склонен к образованию накипи;
5. Подходит для выпаривания и концентрирования пенообразующих материалов. Поскольку жидкость материала испаряется в виде пленки в нагревательной трубке, образуется парожидкостное разделение. В то же время в нижней части корпуса большая часть жидкости откачивается, и только небольшая часть жидкости и весь вторичный пар поступают в сепаратор для усиления разделения. Весь процесс движения жидкости не создает слишком сильного воздействия, предотвращая образование пены;
6. Для выпаривания и концентрирования фруктового сока или молочных продуктов оборудование также может выполнять функцию стерилизации. Сырье сначала предварительно нагревается, затем поступает в стерилизатор, где может достигать 90–125 градусов и выдерживается около 30–60 секунд, после чего поступает в корпус ступени. Материал быстро вспыхивает, и температура мгновенно снижается;
7. Это оборудование может быть оснащено системой CIP-мойки для выполнения мойки на месте. Весь комплект оборудования прост в эксплуатации и не имеет мертвых зон;
8. Может быть оснащено паровым струйным насосом для снижения расхода пара и экономии эксплуатационных затрат;
9. Непрерывная подача и выгрузка оборудования;
10. Это оборудование может быть оснащено автоматической системой управления с полным набором функций конфигурации, эксплуатации, мониторинга и управления. Система включает интерфейс связи, дисплей с сигнализацией, печать отчетов, управление и другие части для реализации автоматического контроля объема подачи, температуры нагрева, концентрации на выгрузке и очистки.

Перечень комплектации оборудования

6. Рабочий процесс:

Первичный пар сначала поступает в нагревательную камеру первой ступени для нагрева сырья и в условиях вакуума впрыскивается в испарительную камеру первой ступени через трубки. Материал возвращается в нагревательную камеру через колено, снова нагревается, затем впрыскивается в испарительную секцию, образуя цикл. Когда жидкий материал распыляется в испарительной камере и превращается в туман, влага быстро испаряется, а образовавшийся вторичный пар поступает в нагревательную камеру второй ступени для нагрева материала. В условиях вакуума он впрыскивается в испарительную камеру второй ступени через трубки, материал возвращается в нагревательную камеру через колено, нагревается еще раз, затем впрыскивается в испарительную секцию, образуя цикл. Затем жидкий материал распыляется в испарительной камере и превращается в туман, влага быстро испаряется, а образовавшийся третичный пар поступает в нагревательную камеру третьей ступени для нагрева материала, и, наконец, пар поступает в конденсатор, охлаждается водопроводной водой до состояния конденсата и отводится до тех пор, пока уровень не достигнет половины смотрового стекла.
Влага в жидком материале непрерывно испаряется, концентрация увеличивается до заданного значения, после чего продукт выгружается через выходное отверстие.
Температура охлаждающей воды повысится до 30-40 градусов после теплообмена в конденсаторе, после чего она направляется на нужды всего завода или на рециркуляцию в градирню.

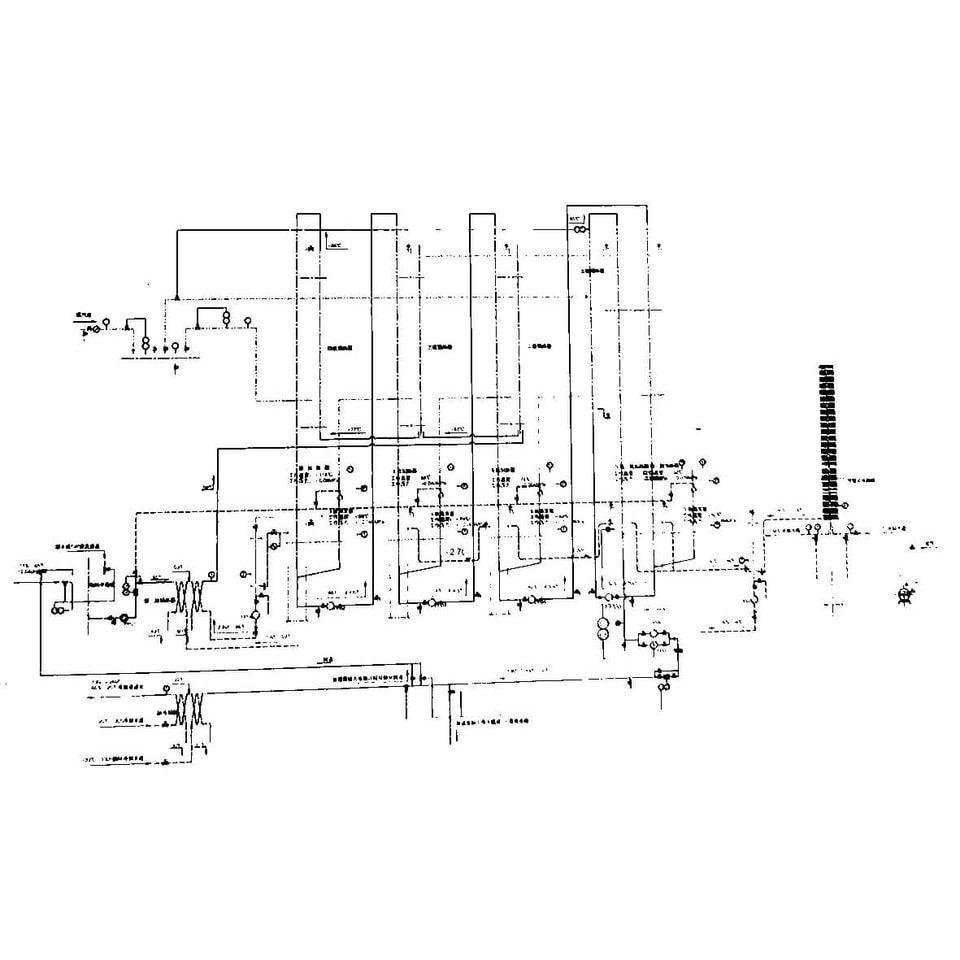

Технологическая схема

7. Монтаж и пусконаладка
Монтаж и пусконаладка трехкорпусного выпарного аппарата с падающей пленкой являются важными этапами для обеспечения эффективной и стабильной работы оборудования. Основные этапы включают:

1. Подготовка к монтажу: • Подтвердите, что все компоненты и аксессуары прибыли на объект и прошли проверку качества. Подготовьте необходимые инструменты и грузоподъемное оборудование для сборки. Убедитесь, что зона монтажа чистая и соответствует требованиям установки.

2. Базовая инспекция и позиционирование:• Проверьте, соответствуют ли фундаменты каждого блока испарителя и вспомогательного оборудования требованиям монтажных чертежей. Используйте краны и другое оборудование для точного позиционирования корпуса испарителя, нагревателя, конденсатора и других компонентов.

3. Подключение трубопроводов:В соответствии с проектными чертежами подключите трубопроводы пара, продукта, конденсата и дренажа между испарителями, обеспечив герметичность всех соединений. Установите и отрегулируйте различные клапаны, такие как впускные и выпускные клапаны, паровые клапаны, клапаны отвода конденсата и т. д.

4. Монтаж электрооборудования и КИПиА:Установка двигателей, шкафов системы управления, датчиков температуры и давления, а также других приборов. Выполнение электромонтажных работ и предварительная отладка в соответствии с логикой управления, включая программирование и проверку ПЛК.

5. Сборка вакуумной системы:Установка вакуумных насосов и соответствующих трубопроводов для обеспечения достижения системой требуемой степени вакуума согласно проекту.

6. Индивидуальные испытания оборудования:Проведение раздельных тестовых запусков каждого испарительного узла и вспомогательного оборудования для проверки направления вращения двигателей, напора насосов, эффективности нагрева и соответствия другим стандартам.

7. Пусконаладка системы:• Подача пара, постепенный нагрев первой ступени испарителя, контроль расхода пара, процесса испарения продукта и рабочего состояния второй и третьей ступеней испарителя. Регулировка баланса давления и потока продукта между ступенями для обеспечения эффективной теплопередачи и достижения расчетной производительности испарения.

8. Тестирование производительности:Проведение испытаний при полной нагрузке для оценки ключевых показателей, таких как скорость испарения, энергопотребление и качество продукта. Тонкая настройка параметров системы на основе результатов испытаний до достижения оптимальных рабочих характеристик.

9. Мойка и дезинфекция:Перед официальным вводом в эксплуатацию система должна быть тщательно очищена и продезинфицирована для обеспечения соответствия санитарно-гигиеническим нормам производства.

10. Обучение эксплуатации и техническому обслуживанию:Предоставление подробных руководств по эксплуатации и техническому обслуживанию. Проведение практического обучения персонала на месте для обеспечения уверенного владения навыками ежедневной эксплуатации и базового поиска неисправностей.

11. Финальная приемка:Организация приемки проекта и передача соответствующей документации, включая отчеты о монтаже и пусконаладке, протоколы испытаний производительности и т.д. Подтверждение соответствия всех работ нормам безопасности, охраны окружающей среды и отраслевым стандартам.

8. Индивидуально изготовленный трехкорпусный пленочный испаритель

Изготовление трехкорпусного пленочного испарителя требует тщательного планирования с учетом конкретных производственных задач и условий эксплуатации. Ниже приведены основные этапы и аспекты процесса индивидуального проектирования:

1. Анализ требований:Прежде всего мы подробно обсудим с вами ваши конкретные требования, включая свойства перерабатываемого сырья (например, вязкость, термочувствительность, кристалличность), требуемую производительность, заданную степень концентрирования продукта, доступные виды энергии и экологические требования.

2. Проектирование процесса:На основе анализа требований наша инженерная команда разработает подходящую схему выпаривания и определит параметры испарения каждой ступени трехкорпусного испарителя, такие как температурный перепад, степень вакуума и т. д., чтобы обеспечить эффективную и стабильную работу.

3. Подбор и индивидуальная комплектация оборудования:• Проектирование площади нагрева и трубного пучка: подбираем размеры, материал (например, нержавеющая сталь, титан) и схему расположения нагревательных труб в зависимости от производительности выпаривания и характеристик материала для оптимизации теплообмена. Система автоматического управления: разрабатываем систему PLC или DCS, соответствующую вашим требованиям к управлению, с точным контролем ключевых параметров, таких как температура, расход и уровень жидкости. Подбор материалов: выбираем подходящие контактирующие материалы с учетом коррозионной активности различных сред для обеспечения долговечности оборудования. Энергосберегающие решения: рассматриваем возможность внедрения энергосберегающих технологий и оборудования, таких как многоступенчатое мгновенное испарение и интеграция тепловых насосов, для дальнейшего повышения энергоэффективности.

4. 3D-проектирование и согласование:Предоставим 3D-чертежи для вашего ознакомления, наглядно покажем компоновку оборудования и конструктивные детали и убедимся, что проект соответствует условиям монтажа на объекте.

5. Изготовление и контроль качества:После утверждения вашего проекта мы начнем индивидуальное производство и обеспечим строгий контроль качества на каждом этапе, чтобы каждая стадия соответствовала проектным стандартам и отраслевым нормам.

6. Монтаж на объекте и наладка:Направим на объект профессиональную техническую группу для сопровождения монтажа и проведения наладки системы, чтобы обеспечить бесперебойную работу оборудования.

7. Обучение и послепродажное обслуживание:Предоставим профессиональное обучение для операторов и долгосрочную техническую поддержку после продажи, чтобы ваша команда могла эффективно эксплуатировать и обслуживать оборудование.

Если вам требуется индивидуально изготовленный трехкорпусный пленочный испаритель, пожалуйста, предоставьте более подробную информацию, чтобы мы могли предложить вам более точные индивидуальные решения и услуги.
